CI930F 3BDH001010R0005 ABB PROFIBUS DP 主站通信接口模块

ABB CI930F 3BDH001010R0005是一款高性能的PROFIBUS DP主站模块，专为ABB的AC 900F系列控制器设计。作为ABB工业自动化解决方案的关键通信接口，ABB CI930F 3BDH001010R0005旨在实现AC 900F控制器与PROFIBUS DP现场网络中的各种从站设备之间的高速、可靠数据交换。它支持PROFIBUS DP V0/V1协议，具备高达12 MBit/s的传输速率，能够有效管理多达126个PROFIBUS从站，确保工业过程的实时监控与精确控制。

ABB CI930F 3BDH001010R0005的一个显著特点是其支持PROFIBUS线路冗余，通过提供两个D-Sub 9针连接器（分别用于线路A和线路B），提高了通信链路的可用性和可靠性，即使其中一条线路发生故障，系统也能持续运行。此外，该模块支持热插拔功能，允许在系统运行状态下进行更换，从而最大限度地减少停机时间并简化维护操作。其紧凑的设计和坚固的工业级结构，使其能够适应严苛的工业环境，并符合IP20防护等级和G3腐蚀防护标准。

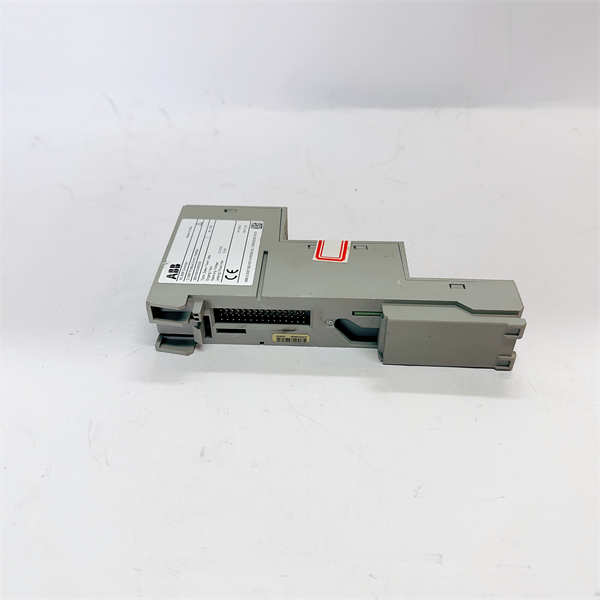

CI930F 3BDH001010R0005 ABB

技术规格

产品型号:CI930F 3BDH001010R0005

制造商:ABB

产品类型:PROFIBUS DP主站通信接口模块

兼容控制器:ABB AC 900F系列控制器(需软件版本2013或更高)

通讯协议:PROFIBUS DP Master,DP-V0/V1

传输速率:9.6 kBit/s至12 MBit/s

传输标准:EIA RS-485(符合EN 50170),电位隔离

现场总线连接器:2 x D-SUB,9针,母头(分别用于Line A和Line B)

支持从站数量:最多126个PROFIBUS DP从站

数据交换:64 kB模块,双端口内存

PROFIBUS线路冗余:支持

控制器冗余支持:支持(与AC 900F)

热插拔:支持(与AC 900F)

电流消耗:80 mA(通过CPU模块的24 V端子)

功耗:1.8 W

状态显示:PWR(电源),STA(状态),RUN(运行),Line A,Line B

防护等级:IP20

重量:115 g(0.25 lbs)

物理尺寸:宽度:28 mm,高度:152 mm,深度:85 mm

工作温度:-20°C至+70°C

存储温度:-40°C至+85°C

腐蚀防护:符合ISA 71.04 G3等级

相对湿度:最大95%(非冷凝)

认证:CE标志,cULus Class 1 Div 2,RoHS(2011/65/EU,(EU)2015/863),WEEE

主要特点和优势

ABB CI930F 3BDH001010R0005 PROFIBUS DP主站模块是工业自动化系统中高效、可靠通信的基石，具有以下显著特点和优势：

卓越的通信性能：CI930F 3BDH001010R0005支持高达12 MBit/s的PROFIBUS DP通信速率，确保了现场设备与AC 900F控制器之间快速、实时的数据交换。这对于需要高响应速度和精确同步的工业应用至关重要。

强大的冗余功能：该模块支持PROFIBUS线路冗余，通过两个独立的D-Sub接口（线路A和线路B）提供双重通信路径，极大地提升了通信链路的可靠性。同时，它还支持控制器冗余，进一步增强了整个自动化系统的容错能力，最大限度地减少了因单点故障导致的停机时间。

热插拔和在线配置：ABB CI930F 3BDH001010R0005具备热插拔功能，允许在AC 900F系统运行期间进行模块更换，无需停机。此外，它支持在线配置，简化了系统维护和升级过程，提高了系统的可用性。

广泛的设备兼容性：作为PROFIBUS DP主站，CI930F 3BDH001010R0005能够连接多达126个PROFIBUS DP从站设备，包括各种传感器、执行器、远程I/O模块和驱动器。这使得系统能够灵活地集成各种现场设备，满足不同的应用需求。

坚固耐用的工业设计：ABB CI930F 3BDH001010R0005专为严苛的工业环境设计，能够在-20°C至+70°C的宽温度范围内稳定运行。其符合IP20防护等级和G3腐蚀防护标准的特性，确保了在恶劣环境下的长期可靠性和耐用性。

全面的诊断功能：模块配备了PWR、STA、RUN、Line A和Line B等状态指示灯，可以实时显示电源、模块状态和线路状态，便于用户快速识别问题并进行故障排除。

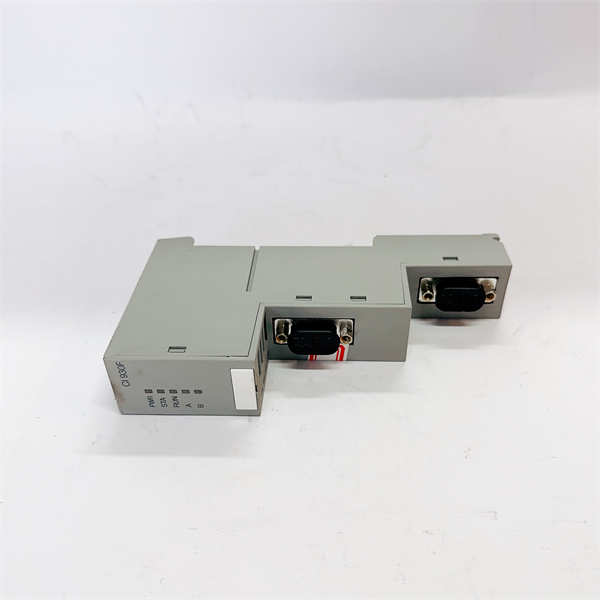

CI930F 3BDH001010R0005 ABB

应用领域

ABB CI930F 3BDH001010R0005 PROFIBUS DP主站模块广泛应用于各种需要将ABB AC 900F控制器与PROFIBUS DP网络中的现场设备集成的工业自动化领域：

过程自动化:在石油和天然气、化工、电力生成、水处理和制药等流程工业中，CI930F 3BDH001010R0005用于连接PROFIBUS DP仪表（如变送器、流量计、分析仪）和执行器（如阀门定位器、智能驱动器），实现实时数据采集和精确过程控制。

工厂自动化:在汽车制造、食品饮料生产、包装、材料处理和电子装配等离散制造领域，ABB CI930F 3BDH001010R0005用于连接AC 900F控制器与PROFIBUS DP驱动器、机器人、远程I/O站和各种生产设备，实现生产线的自动化和优化。

机械设备控制:在复杂的机械设备中，例如印刷机、纺织机械、数控机床等，CI930F 3BDH001010R0005确保控制器与伺服驱动器、编码器和其他运动控制组件之间的高速同步通信。

基础设施自动化:在大型基础设施项目，如交通管理系统、楼宇自动化、隧道监控和公共事业系统中，ABB CI930F 3BDH001010R0005可用于集成现场设备，实现集中监控和控制。

安装与维护

安装前准备：

在安装ABB CI930F 3BDH001010R0005 PROFIBUS DP主站模块之前，务必详细查阅ABB AC 900F控制器和CI930F模块的安装手册和技术文档。确保安装环境符合模块的温度、湿度、振动和EMC要求。在进行任何电气连接操作之前，请务必断开所有电源，并采取适当的安全措施以防止意外通电。检查CI930F 3BDH001010R0005模块的包装是否完好，并确认型号无误。将模块正确插入AC 900F CPU模块上的相应耦合器总线插槽，确保模块完全就位并牢固固定。严格按照PROFIBUS DP的布线规范连接通讯电缆到模块的两个D-Sub 9针接口（Line A和Line B），并确保网络末端电阻正确配置，以保证通信质量。

维护建议：

为了确保ABB CI930F 3BDH001010R0005 PROFIBUS DP主站模块的长期稳定运行，建议定期进行维护。定期检查模块在CPU插槽上的物理连接是否牢固，以及PROFIBUS电缆连接是否松动、磨损或腐蚀。保持控制柜内部清洁，定期清除CI930F 3BDH001010R0005模块表面的灰尘和污染物，以保证良好的散热效果。通过AC 900F控制器上的诊断工具和模块上的LED指示灯（PWR、STA、RUN、Line A、Line B），持续监测PROFIBUS网络的健康状况和CI930F 3BDH001010R0005模块的运行状态。一旦发现任何通信错误或故障信息，应及时查明原因并采取纠正措施。由于模块支持热插拔，在必要时可以实现故障模块的在线更换，从而减少停机时间。所有维修或更换操作应由经过ABB专业培训的合格人员进行。
